トラッククレーン
| 工事件名 | 美濃郷川側道橋 |
|---|---|
| 会社名 | （株）ピーエス三菱 |
| 発注者名 | 滋賀県 |
| 施工都道府県名 | 滋賀県 |
| 施工場所名詳細 | 滋賀県草津市山寺町 |
| 工期（自） | R4.11 |
| 工期（至） | R6.1 |

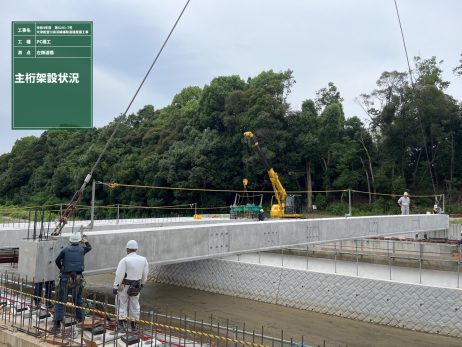

| その他の特徴 | 本橋梁は、上空に高圧線および本線橋が通っているため、直接クレーンで架設できない箇所については横取り装置を併用して架設を行なった。 |
| 橋名 | 左側道橋（下り） |
|---|---|
| 構造形式 | 単径間 単純 プレテンション 床版橋 ホロー桁 |
| 橋長(m) | 35.1 |
| 施工長(m) | 35.1 |
| 最大スパン(m) | 20.9 |
| 架設工法 | ﾄﾗｯｸｸﾚｰﾝ |
| 橋名 | 右側道橋（上り） |
|---|---|
| 構造形式 | 単径間 単純 プレテンション 床版橋 ホロー桁 |
| 橋長(m) | 33.3 |
| 施工長(m) | 33.3 |
| 最大スパン(m) | 20.9 |
| 架設工法 | ﾄﾗｯｸｸﾚｰﾝ |
