トラッククレーン
| 工事件名 | 北金井４北高架橋 |
|---|---|
| 会社名 | オリエンタル白石（株） |
| 発注者名 | 国土交通省 |
| 発注者名詳細 | 中部地方整備局 北勢国道事務所 |
| 施工都道府県名 | 三重県 |
| 施工場所名詳細 | いなべ市員弁町 |
| 工期（自） | H28.9 |
| 工期（至） | H30.1 |

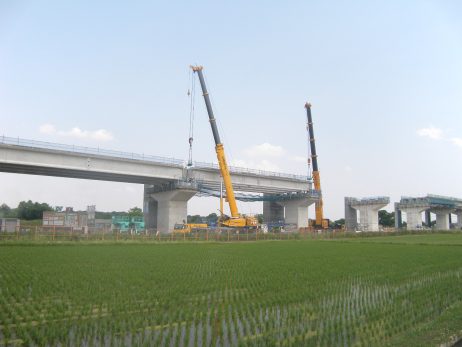

| その他の特徴 | 本工事は東海環状自動車道路の東員ＩＣ～大安ＩＣ間に位置する北金井４北高架橋の上部工新設工事となります。 東海環状道は中部地整の大型事業となります。ポストテンション方式6径間連結コンポ橋（プレキャストセグメント工法）の内、3径間（P9～P12)の施工を行いました。主桁は5ブロックに分割して現場に搬入し、1本に接合した後にトラッククレーンによる相吊り架設を行いました。 |
| 構造形式 | ６径間 連結 合成桁 |
|---|---|
| 橋長(m) | 210 |
| 施工長(m) | 109.5 |
| 最大スパン(m) | 36.9 |
| 架設工法 | トラッククレーン |
| 備考 | プレキャストセグメント |
