橋梁
-
施工事例検索
スパンバイスパン工法
| 工事件名 | ディンブー カットハイ橋 |
|---|---|
| 会社名 | 三井住友建設（株） |
| ＪＶ構成（社名） | チュオンソン：シエンコ ４ |
| 発注者名 | 海外 |
| 発注者名詳細 | ベトナム運輸省 第2事業管理局 |
| 施工都道府県名 | 海外(外国) |
| 施工場所名詳細 | ベトナム社会主義共和国 ハイフォン市 |
| 工期（自） | H26.5 |
| 工期（至） | H29.5 |

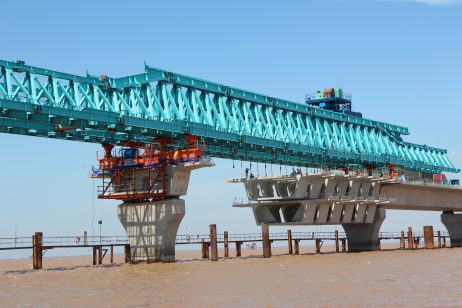

| その他の特徴 | ・主橋基礎工：ベトナム国内2例目となる鋼管矢板筒基礎の適用、鋼管矢板の打設はｳｫｰﾀｰｼﾞｪｯﾄ併用ﾊﾞｲﾌﾞﾛﾊﾝﾏ工法と打撃工法を適用。 ・取付橋基礎工：圧密沈下対策としてﾍﾞﾄﾅﾑ初のﾈｶﾞﾃｨﾌﾞﾌﾘｸｼｮﾝを対策鋼管杭を適用。 ・ﾊｲｱﾝ側取付橋上部工：柱頭部はﾊｰﾌﾌﾟﾚｷｬｽﾄ構造とし構築工程を短縮。世界的にも最大規模となる支間長60mへのｽﾊﾟﾝﾊﾞｲｽﾊﾟﾝ架設工法の適用。2基の仮設桁を使用し取付橋4.43kmの架設を13ヶ月で完了。 |
| 橋名 | PC5径間連続箱桁橋(ﾊｲｱﾝ側) |
|---|---|
| 構造形式 | ５径間 連続 箱桁 |
| 橋長(m) | 4430 |
| 施工長(m) | 4430 |
| 最大スパン(m) | 60 |
| 架設工法 | スパンバイスパン |
| 備考 | 内外併用ケーブル |
| 橋名 | PC4径間連続V脚ﾗｰﾒﾝ箱桁橋 |
|---|---|
| 構造形式 | ４径間 連続 ラーメン 箱桁 |
| 橋長(m) | 490 |
| 施工長(m) | 490 |
| 最大スパン(m) | 150 |
| 架設工法 | 片持（場所打） |
| 橋名 | PC4,5径間連続箱桁橋(ｶｯﾄﾊｲ側) |
|---|---|
| 構造形式 | ５径間 連続 箱桁 |
| 橋長(m) | 519 |
| 施工長(m) | 519 |
| 最大スパン(m) | 60 |
| 架設工法 | 片持（場所打） |
| 備考 | 内外併用ケーブル |
