橋梁
-
施工事例検索
固定支保工
| 工事件名 | 浜脇跨線橋 |
|---|---|
| 会社名 | 極東興和（株） |
| 発注者名 | 大分県 |
| 施工都道府県名 | 大分県 |
| 施工場所名詳細 | 別府市大字浜脇１丁目 |
| 工期（自） | H26.11 |
| 工期（至） | H28.1 |

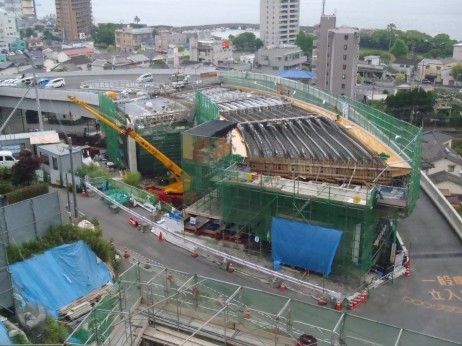

| その他の特徴 | 本工事は複雑な道路線形の橋体、にあって民家の近接と桁下の市道交差という施工空間上、非常に厳しい条件での作業となりました。そうした狭隘な地形条件と変化の多い線形に対応する支保工を要求された中、ＲＯＲＯ支柱とＯＫサポートの組み合わせの他、吊り支保工とＯＫサポートの組み合わせ等、複数工法の組み合わせを利して施工しました。 |
| 橋名 | 本線橋 |
|---|---|
| 構造形式 | ３径間 連続 床版橋 中空床版 |
| 橋長(m) | 60.5 |
| 施工長(m) | 60.5 |
| 最大スパン(m) | 57.4 |
| 架設工法 | 固定支保工 |
| 橋名 | 本線橋 |
|---|---|
| 構造形式 | 単径間 単純 床版橋 中空床版 |
| 橋長(m) | 27.5 |
| 施工長(m) | 57.5 |
| 最大スパン(m) | 26.2 |
| 架設工法 | 固定支保工 |
| 橋名 | ONﾗﾝﾌﾟ |
|---|---|
| 構造形式 | 単径間 単純 床版橋 中空床版 |
| 橋長(m) | 16.5 |
| 施工長(m) | 16.5 |
| 最大スパン(m) | 14.6 |
| 架設工法 | 固定支保工 |
