| 工事件名 | 伊南ＢＰ４号橋 |
|---|---|
| 会社名 | 三井住友建設（株） |
| 発注者名 | 国土交通省 |
| 発注者名詳細 | 中部地方整備局 |
| 施工都道府県名 | 長野県 |
| 施工場所名詳細 | 上伊那郡飯島町田切 |
| 工期（自） | H27.12 |
| 工期（至） | H30.3 |

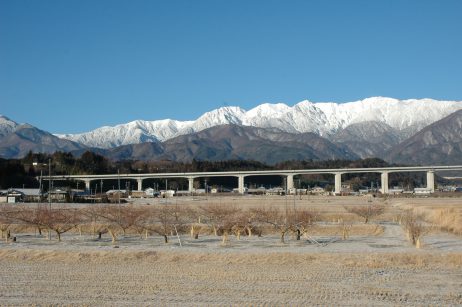

| その他の特徴 | ・本橋は雄大な中央アルプス、南アルプスを一望できる絶好のロケーションに位置している。 ・伊南ＢＰ４号橋は当社施工のＰＣ８径間連続ラーメン箱桁橋（南工区：固定支保工架設）+ＰＣ６径間連続ラーメン箱桁橋（北工区：固定支保工架設）+ＰＣ３径間連続ラーメン箱桁橋（中田切工区：片持張出架設）によって構成されている。 |
| 構造形式 | ８径間 連続 ラーメン 箱桁 |
|---|---|
| 橋長(m) | 395 |
| 施工長(m) | 395 |
| 最大スパン(m) | 50 |
| 架設工法 | 固定支保工 |
| 備考 | 外ケーブル |
