片持（場所打）

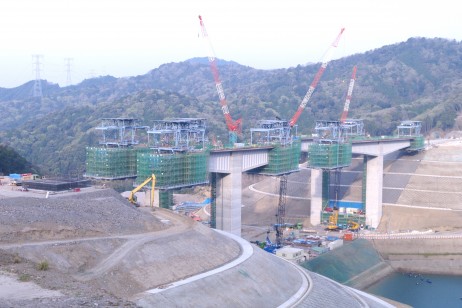

| 工事件名 | 久田野川橋 |
|---|---|
| 会社名 | 三井住友建設（株） |
| 発注者名 | 中日本高速道路（株） |
| 発注者名詳細 | 中日本高速道路(株)名古屋支社 |
| 施工都道府県名 | 愛知県 |
| 施工場所名詳細 | 愛知県豊川市萩町 |
| 工期（自） | Ｈ24.03 |
| 工期（至） | Ｈ27.03 |
| その他の特徴 | 久田野川橋 ・1ブロック長5.6mのRap-Con工法の採用 ・高強度ＰＣ鋼材（19s15.7）の採用 |
| 橋名 | 久田野川橋(上下線) |
|---|---|
| 構造形式 | ３径間 連続 ラーメン 波形ウェブ 箱桁 |
| 橋長(m) | 292 |
| 施工長(m) | 292 |
| 最大スパン(m) | 137.6 |
| 架設工法 | 片持（場所打） |
| 備考 | Rap Con/RW工法 |
| 橋名 | 山陰川橋(上り線) |
|---|---|
| 構造形式 | ３径間 連続 ラーメン 波形ウェブ 箱桁 |
| 橋長(m) | 202 |
| 施工長(m) | 202 |
| 最大スパン(m) | 96 |
| 架設工法 | 片持（場所打） |
| 橋名 | 山陰川橋(下り線) |
|---|---|
| 構造形式 | ４径間 連続 ラーメン 波形ウェブ 箱桁 |
| 橋長(m) | 252 |
| 施工長(m) | 252 |
| 最大スパン(m) | 97.5 |
| 架設工法 | 片持（場所打） |
